七色导航视频免费看,免费高清无码不卡视频,为你热门相关服务。,亚洲色图观看,亚洲国产精品尤物yw在线,香蕉伊蕉伊中文在线视频

管道定向鉆穿越用環(huán)氧玻璃鋼施工說(shuō)明書

��發(fā)布時(shí)間：2024-02-29 ��541人看過(guò)

環(huán)氧玻璃鋼采用現(xiàn)場(chǎng)或工廠預(yù)制方式，先完成單管涂敷，管道焊接后再進(jìn)行補(bǔ)口的作業(yè)程序，從而完成穿越管道環(huán)氧玻璃鋼外護(hù)層的整體包覆。

環(huán)氧玻璃鋼施工工藝為三布五油，厚度最低要求分別為1500um。

三布五油即為環(huán)氧樹脂（表干）+環(huán)氧樹脂+玻璃布+環(huán)氧樹脂+玻璃布+環(huán)氧樹脂+玻璃布+環(huán)氧樹脂。

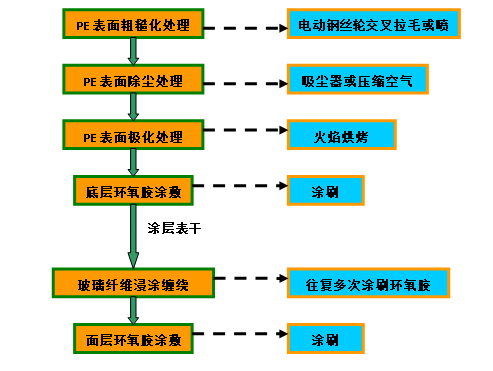

1.1 PE表面處理

    環(huán)氧玻璃鋼施工工藝的關(guān)鍵點(diǎn)在于如何提高玻璃鋼涂層與PE之間的粘接強(qiáng)度及抗剪切強(qiáng)度，防止涂層在穿越過(guò)程中脫落。因此，施工PE表面應(yīng)該清潔干凈，無(wú)污物、無(wú)污染，并進(jìn)行拉毛和火焰極化處理。
1.2 施工條件

環(huán)氧玻璃鋼施工環(huán)境溫度不低于10℃（溫度過(guò)低時(shí)需采取措施），相對(duì)濕度不大于80%。

1.3環(huán)氧玻璃鋼采用現(xiàn)場(chǎng)單管涂敷，管道焊接后再進(jìn)行補(bǔ)口處的涂覆施工，從而完成穿越管道環(huán)氧玻璃鋼外護(hù)層的整體包覆。

A、管體表面處理及搭接寬度

涂裝前應(yīng)對(duì)工廠里預(yù)制的玻璃鋼防腐層表面進(jìn)行預(yù)處理，保證其完好、清潔，采用火焰烘燎防腐層表面除濕，表面溫度還應(yīng)滿足拉毛處理要求（但不應(yīng)超過(guò)80℃），用鋼刷對(duì)防腐層進(jìn)行交叉拉毛，深度控制在0.4~0.5mm為宜。補(bǔ)口的玻璃鋼防腐層和管體的玻璃鋼防腐層搭接不要少于8cm,搭接部分的厚度不要少于1.2mm。補(bǔ)口部分的玻璃鋼防腐層厚度不要小于1.5mm.

B、涂覆改性無(wú)溶劑環(huán)氧樹脂涂料+手工纏繞玻璃纖維布

將改性無(wú)溶劑環(huán)氧樹脂涂料的A、B雙組份按比例混合、攪拌均勻，至均一顏色。然后用滾刷在管體進(jìn)行均勻滾刷，待環(huán)氧樹脂膠達(dá)到表干后，進(jìn)行玻璃纖維布的纏繞，使環(huán)氧樹脂漆浸透玻璃纖維布。手工纏繞玻璃纖維布的具體做法如下：底層環(huán)氧樹脂膠表干后，開始螺旋纏繞安裝玻璃纖維布。安裝時(shí)，將玻璃纖維布一端撐平繃緊，先將一端搭接在涂刷區(qū)，螺旋纏繞，環(huán)向滾刷，保證玻璃纖維布完全被環(huán)氧樹脂膠潤(rùn)濕，沒(méi)有露白空鼓現(xiàn)象，底部無(wú)流掛；根據(jù)環(huán)氧玻璃鋼三布五油的設(shè)計(jì)工藝，重復(fù)纏繞三道玻璃纖維布。

C、面層改性無(wú)溶劑環(huán)氧樹脂涂料涂敷

玻璃纖維布纏繞完成后，在其表面涂敷一層環(huán)氧涂料，以提高環(huán)氧玻璃鋼的耐磨、耐劃傷性能。

D、環(huán)氧玻璃鋼整體施工完畢

待環(huán)氧玻璃鋼的三布五油的工藝全部涂覆完成后，改性無(wú)溶劑環(huán)氧樹脂涂料需要一定的時(shí)間固化，在固化過(guò)程中，應(yīng)著重對(duì)管體底部進(jìn)行處理，保證固化后底部無(wú)流掛，整體平整、無(wú)空鼓、無(wú)泛白。

1.4 施工注意事項(xiàng)

①現(xiàn)場(chǎng)溫度較低時(shí)，玻璃鋼在配制前可將A組分進(jìn)行加熱，但加熱溫度不應(yīng)超過(guò)30℃（儲(chǔ)存溫度上限），A、B組分混合后應(yīng)用電動(dòng)工具攪拌至均一顏色，玻璃鋼配制應(yīng)在每一步涂敷前現(xiàn)用現(xiàn)配；

②玻璃鋼在涂敷時(shí)由于重力原因容易在六點(diǎn)位置產(chǎn)生流掛，在涂敷時(shí)予以關(guān)注，及時(shí)對(duì)該位置進(jìn)行滾刷處理，避免在該位置出現(xiàn)掛滴影響涂敷效果；

③玻璃纖維布纏繞時(shí)應(yīng)撐平繃緊，嚴(yán)格按照技術(shù)文件要求控制壓邊和搭接寬度，應(yīng)保證兩層玻璃布的搭接位置相互錯(cuò)開，避免局部過(guò)厚；

④玻璃鋼在涂裝和固化過(guò)程中應(yīng)嚴(yán)格遵循工程技術(shù)文件和產(chǎn)品說(shuō)明書的要求，現(xiàn)場(chǎng)環(huán)境溫度較低時(shí)，施工方應(yīng)采取必要的措施，確保玻璃鋼的涂裝和固化環(huán)節(jié)所處溫度均在10℃以上，以保證涂層性能。

⑤對(duì)玻璃鋼進(jìn)行初步養(yǎng)護(hù)，約半小時(shí)后即可移至養(yǎng)護(hù)區(qū)， 3 天后即可堆放或搬運(yùn)至管道線路進(jìn)行焊接安裝。現(xiàn)場(chǎng)補(bǔ)口施工環(huán)氧玻璃鋼保護(hù)層施工完成后，約半個(gè)小時(shí)可以適當(dāng)加熱，加速固化成型，便于后續(xù)穿越施工。

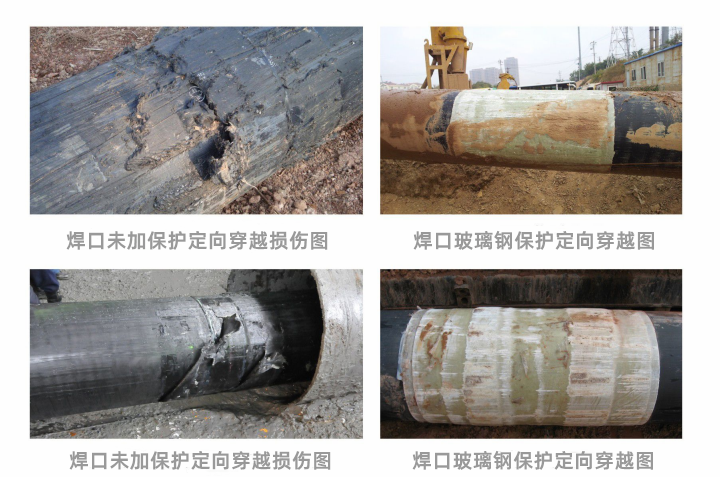

                                                           效果圖
