您好，歡迎來到蘇州中揚高分子材料有限公司！
產(chǎn)品信息：
壓敏熱縮帶（開口套）是將高性能的丁基橡膠改性壓敏膠涂覆在輻射交聯(lián)聚乙烯基材上制造而成的，能廣泛應用于石油天然氣等在役管線修復和新建管線補口領域。目前應用較多在配合粘彈體防腐膠帶使用。防腐壓敏膠帶具有冷粘特性，能夠較有效組織水分及其他介質(zhì)的滲透�，F(xiàn)場施工方便、安裝時間短，無需涂刷底漆，對管體表面處理級別要求低，施工方式靈活多變，可熱烤收縮，也可冷纏包覆。

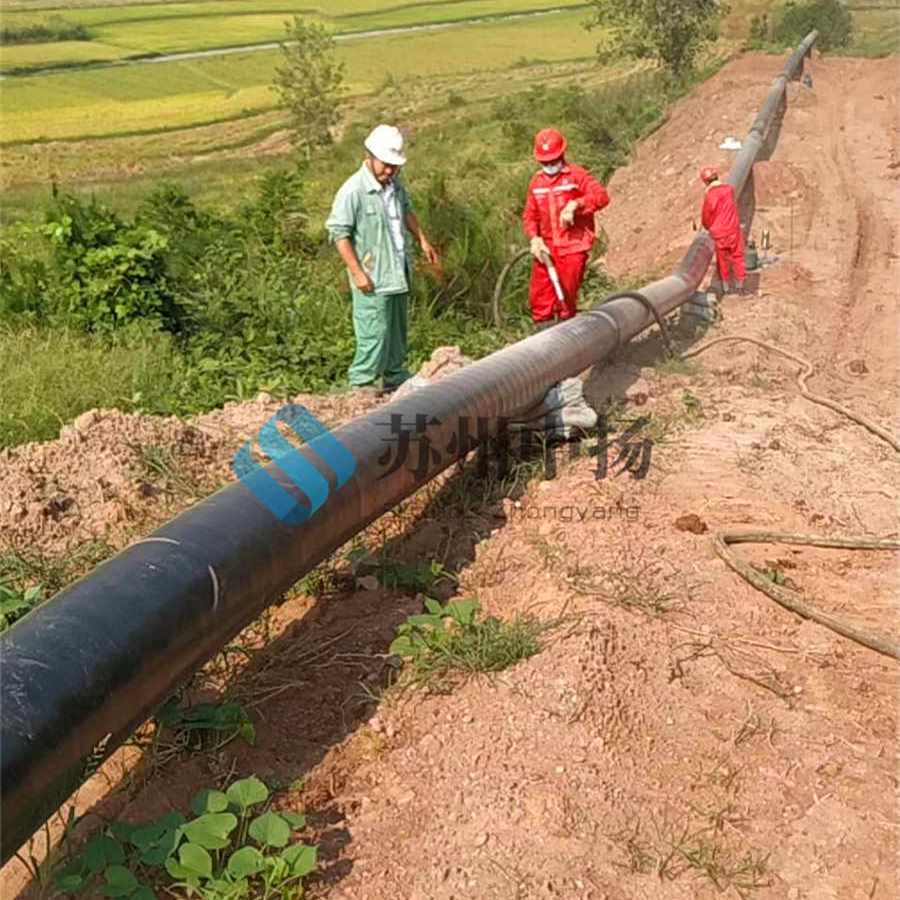

壓敏熱縮帶，也稱壓敏熱縮帶，通常用于新建管道防腐層補口及在役管線補口修復工程。可配合粘彈體材料使用，做完粘彈體膠帶的外護帶。壓敏型管道修補用熱收縮帶，該產(chǎn)品的結構為丁基橡膠改性壓敏膠覆合在輻射交聯(lián)聚乙烯基材表面，其具有界面粘結牢固、機械穩(wěn)定性高、耐水蒸氣和氧氣滲透性好、修補方法容易、施工能源消耗少、流水作業(yè)快、施工便攜等特點。該產(chǎn)品的長期防腐可靠性高，使用壽命長。

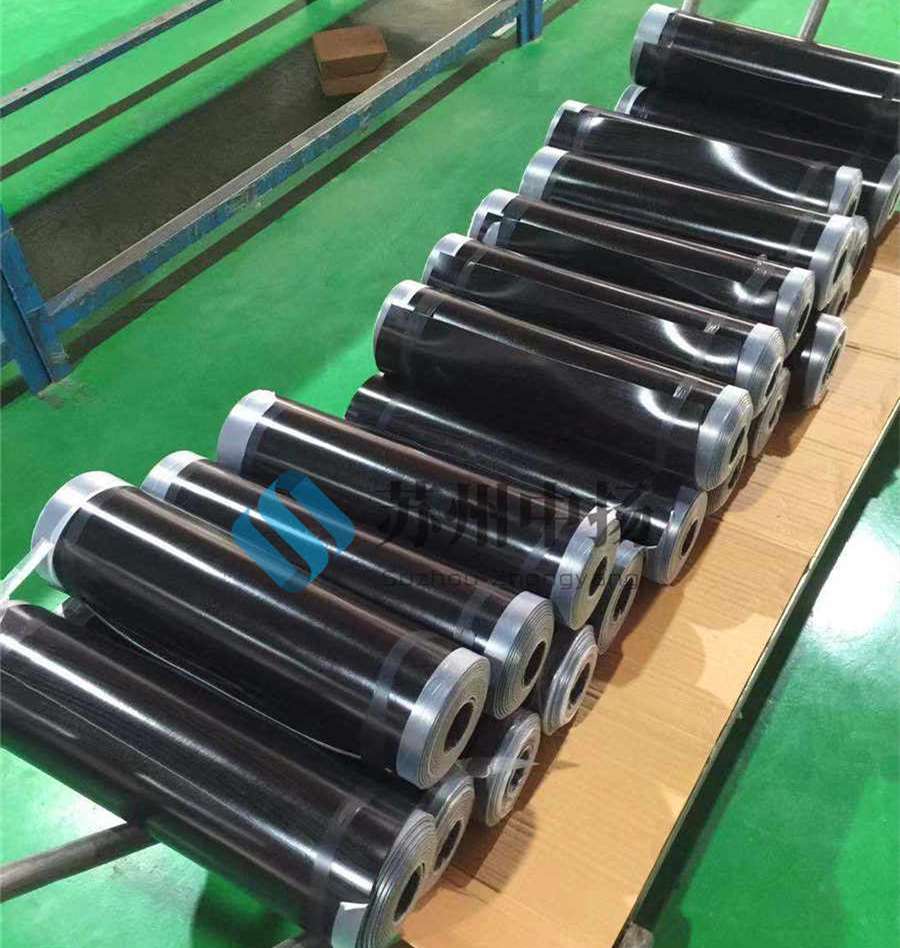

產(chǎn)品規(guī)格
計量單位：套
規(guī)格 ：例如：3PE φ325*500-2.5mm
φ325是指適用的鋼管管徑，熱縮帶產(chǎn)品適用于φ30-φ3000mm的鋼管型號。
500是指熱縮帶的寬度，常規(guī)使用最多的是500mm寬，可也根據(jù)要求在100-1000mm之間定制。
2.5mm是指熱縮帶的厚度，按照國標GB/T23257要求 補口熱縮帶DN400管徑以下選用2.2mm厚，400管徑以上選用2.5mm厚。工廠可提供2.0mm；2.2mm；2.5mm；2.7mm；3.0mm等厚度。
產(chǎn)品執(zhí)行標準：ISO 21809-3 , DIN 30672 （EN 12068）
產(chǎn)品特點：準備時間短，本產(chǎn)品在使用前只需除去鋼管表面水汽，對預熱溫度不作要求。本產(chǎn)品不需底漆配合使用，在使用時僅需要用鋼絲刷或砂紙對鋼管表面進行清潔。產(chǎn)品內(nèi)層是基于新型丁基橡膠的不溶性彈性體材料，具有特殊的自修復功能，可自動閉合直徑小于5mm的破損處，一周之內(nèi)自動修復。
|
壓敏熱縮帶性能 |
測試方法 |
典型值 |
||
|
基材 |
||||
|
基材拉伸強度 (MPa) |
GB/T 1042-92 |
22 |
||
|
基材斷裂伸長率 (%) |
GB/T 1042-92 |
550 |
||
|
介電強度 (MV/m) |
GB/T 1408.1-99 |
32 |
||
|
體積電阻率 (Ω.m) |
GB/T 1410-89 |
4.0x1013 |
||
|
吸水率 (%) |
ASTMD 570-2005 |
<0.03 |
||
|
熱老化（150℃21天） |
||||
|
拉伸強度 (MPa) |
GB/T 1042-92 |
17.0 |
||
|
斷裂伸長率 (%) |
GB/T 1042-92 |
450 |
||
|
熱熔膠 |
||||
|
軟化點（℃） |
GB/T 4507-85 |
92 |
||
|
搭接剪切強度 (MPa) |
||||
|
23℃ |
ISO21890-2009附錄K |
0.12 |
||
|
50℃ |
ISO21890-2009附錄K |
0.053 |
||
|
安裝后壓敏熱縮膠帶 |
||||
|
剝離強度 ISO21890-2009附錄D |
||||
|
對底漆鋼 (23℃)（N/cm） |
--------- |
32 |
||
|
對PE (23℃)（N/cm） |
--------- |
30 |
||
|
對底漆鋼 (50℃)（N/cm） |
--------- |
4 |
||
|
對PE (50℃)（N/cm） |
--------- |
4 |
||
|
陰極剝離(23℃30d)(mm) |
SYT 0413-2002 |
13 |
||
|
熱水浸泡 |
ASTMD 870-2002 |
實驗條件下沒有分層、沒有水浸痕跡 |
||
|
低溫韌性 |
GBT 5470 |
-65℃ |
||
江蘇省蘇州市吳江區(qū)汾湖經(jīng)濟開發(fā)區(qū)
免費服務熱線：18556788874 電子郵箱：2622652832@qq.com
